狂风大作，阴雨连连。

Bangzhu Kim 和 Harry Kim相遇客栈，茶酒长谈。

“帮主，非走不可吗？”

“这里不适合我，我要去一个地方！”

“难道那里有更多烧鸡？”

“”不，我要 Build My Dream。那里的环境更适合我练好九阴真经，释放全能。”

金鳞水中非“钒”物，一遇风云化蛟龙。

水系电池虽然仗有“高安全”的尚方宝剑行走江湖，但是也有众人皆知的死穴：能量密度起不来。换个思路，也许不能只盯着材料本身“能装多少电”，更要追问一个更本质的问题：这个材料的潜能有没有完全发掘出来？

有的人，平时身居峡谷，一直保守低调、平淡无奇；但一旦凌绝顶，便脱胎换骨了。钒基材料就是水系里的这样一位侠客。仅凭“嵌入脱出”这招功夫，作正极材料被嫌弃（不稳定，平台低）；做负极也被诟病（电压高，容量小）。必须飘洋过海，寻道仙山。一个电极材料的价态、结构和化学键中本来藏着很多潜力，这些潜力能否真正释放，往往取决于反应路径有没有被发掘出来。

在水系电池中，沉积型反应容量潜力高，但常常依赖稳定的沉积/剥离界面；嵌入型反应可逆性好，却容易受晶格位点和电子转移数限制；转化型反应则通过化学键断裂/重组和物相转变实现次氧化还原，是突破容量上限、提升能量密度的重要方向。问题在于，转化反应不是一声令下就齐步走，它需要合适的化学环境、离子供应和结构缓冲。

钒有丰富价态，理论上具备多电子储能能力，但在传统近中性电解液中，V₂O₃主要按照嵌入/插层方式工作，容量释放有限。这篇Nature Materials工作的核心，就是另辟蹊径，让V₂O₃实现人生逆袭。

改变反应路径，解锁钒基潜能

这项工作的出发点，不是为了寻找一个新材料，也不是把V₂O₃做得更稳定更导电。作者入手的是“反应路径”本身：利用OH⁻诱导V–O键活化，让V₂O₃从近中性环境下的单电子嵌入反应，切换到强碱性环境下的V₂O₃-Na₃VO₄四电子转化反应。一举两得：提高了比容量，降低了（负极）电压平台。

从中性改成碱，就这？

非也！这里的OH⁻不是普通的背景电解液组分，它更像是打开密室的“钥匙”：一方面重塑局域碱性环境，另一方面直接参与V–O键活化和钒配位环境重构，把原本保守的嵌入反应，改成了全新的转化路径。这是第一步。

光这点料，还不足以 Nature Materials。转化反应一旦启动，就会大量消耗OH⁻，如果界面OH⁻供应跟不上，反应很快就会“后劲不足”。因此，作者又设计了介孔碳包覆的mesoC@V₂O₃结构。这个介孔碳层形成一个局域的“微反应器”，帮助OH⁻传输和富集，稳定界面pH，同时缓冲转化过程中的结构应变。

亮点何须太多，创新仅此两条。

图文解析

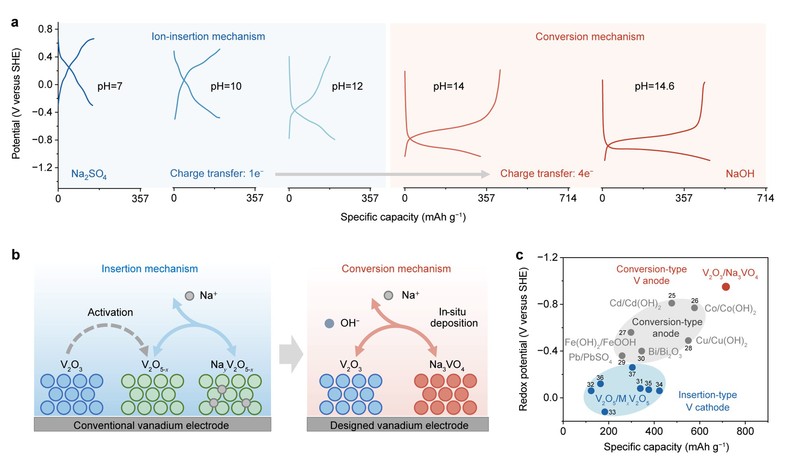

图1. pH诱导钒基电极反应路径发生改变。

要点1：同一个V2O3，换了环境就改变了命运

在近中性Na₂SO₄电解液中，V₂O₃走的是传统嵌入/插层路径。这个路径很稳，但也很受限，离子主要在有限晶格位点中进出，电子转移深度不够，可逆容量约154 mAh g⁻¹。对于一个多价态钒材料来说，这显然不是它的全部实力。当体系进入强碱性环境后，情况发生变化。OH⁻诱导V–O键活化，推动V₂O₃向Na₃VO₄转化，使原本的单电子嵌入过程切换为四电子转化反应，对应的理论容量可达715 mAh g⁻¹，反应电位低至−0.95 V vs. SHE。同一个材料，不同的反应方式，解锁了钒生潜力。

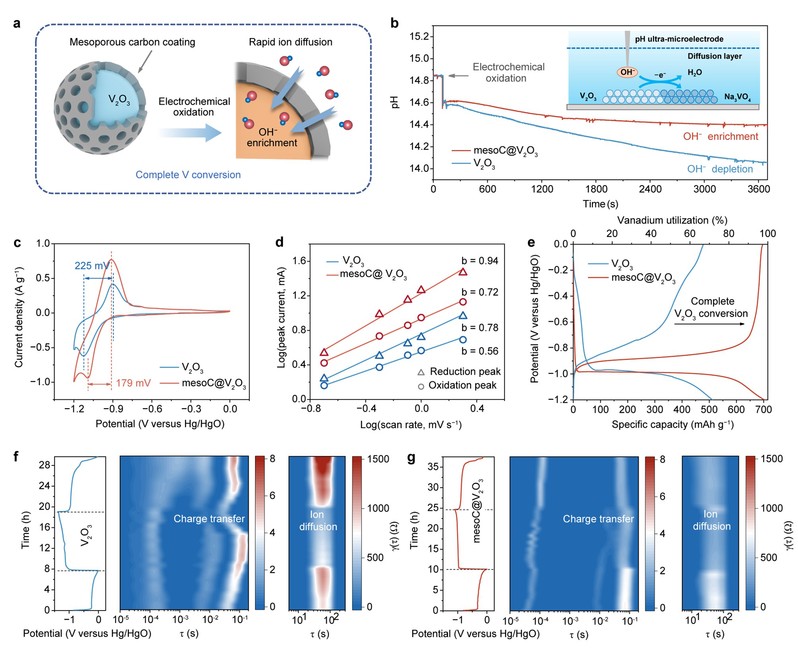

图2. 介孔限域调控反应完整性，实现容量释放。

要点2：转化反应跑得久，介孔补给碱不休

转化反应看起来容量很高，但真正实现稳定循环并不容易。这个过程要经历化学键的断裂重组和物相转变。对于V₂O₃/Na₃VO₄转化过程，需要持续的OH⁻参与。问题是，V₂O₃氧化过程中会大量消耗OH⁻，界面局域pH会下降，后续反应驱动力也会随之变弱。这就像一场长跑，起步快不代表能跑完全程。如果补给跟不上，反应很容易停在半路，容量释放也就不完整。V₂O₃颗粒的介孔碳层正是为了解决这个问题。它促进OH−向反应界面传输和富集，维持高碱性微环境，并缓冲转化过程中的结构应变。相比普通V₂O₃电极，mesoC@V₂O₃的极化由225 mV降至179 mV，钒利用率提升至约98%。所以，介孔碳结构的功能不只是更导电，更是重塑了局域微环境，让转化反应能够更充分、更完整、更可逆。

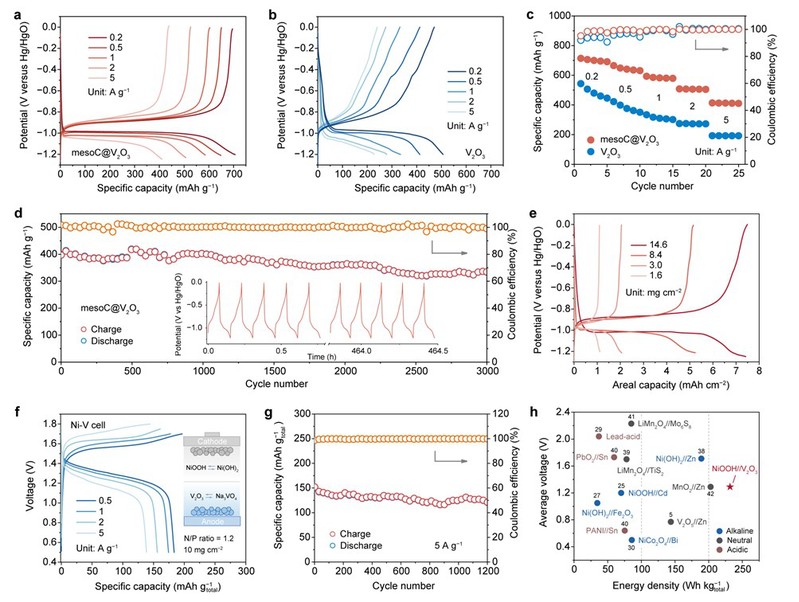

图3. 高容量转化型钒负极及Ni–V全电池性能。

要点3：半电池和全电池的高容高能输出

先看半电池性能，在OH⁻诱导反应路径切换和介孔结构协同调控下，mesoC@V₂O₃负极实现了约700 mAh g⁻¹的可逆容量，接近V₂O₃/Na₃VO₄四电子转化反应的理论容量，并且反应电位低至−0.95 V vs. SHE。在高倍率下也能保持良好的容量输出，循环寿命超过3000次。半电池表现好，并不一定真的能支撑器件。本文把反应路径工程从单电极推进到了全电池层面。作者将该转化型钒负极与NiOOH正极匹配，构建碱性Ni–V全电池。在N/P比为1.2的条件下，电池实现约1.29 V的平均放电电压，稳定运行超过1200次。

图4. OH⁻富集驱动高效V₂O₃/Na₃VO₄转化。

要点4：原位表征验证介孔碳的补给功能

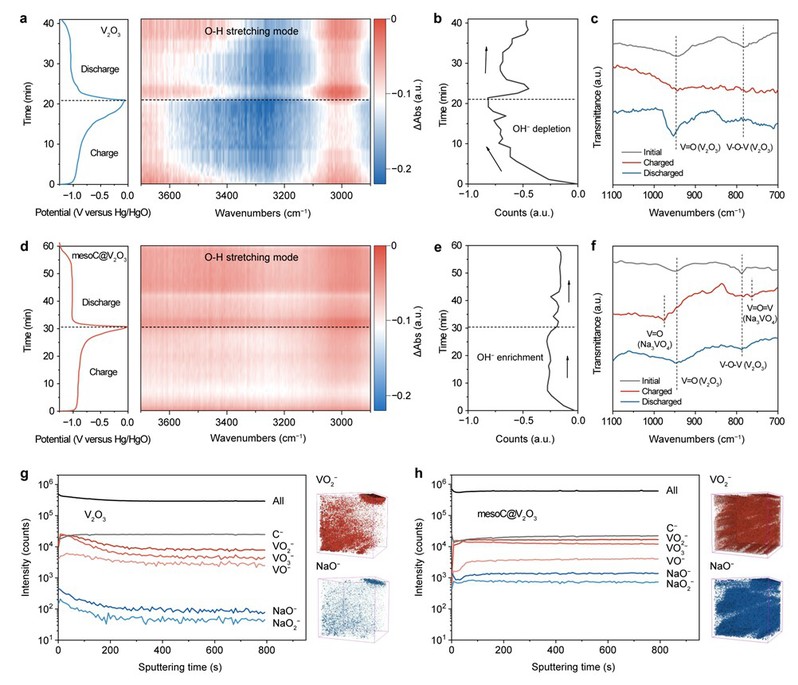

为什么介孔结构能让转化更完整？为了回答这个问题，作者利用各种原位技术，追踪了充放电过程中界面OH⁻活性和钒物种变化。V₂O₃电极在充电过程中出现明显OH⁻耗竭，说明界面微环境难以持续维持深度转化所需的高碱性条件。换句话说，V₂O₃的转化反应所需的局域环境很快跟不上。mesoC@V₂O₃则不同，介孔碳层提供了界面稳定的“粮草”补给，能够在充放电过程中保持较高的局域OH⁻活性，确保V₂O₃/Na₃VO₄之间的转化具有良好的可逆性。ToF-SIMS深度分析表明，mesoC@V₂O₃中活性物质氧化更加充分。也就是说，介孔碳层的巨大贡献，是推着反应持续往前跑，实现容量的稳定释放。

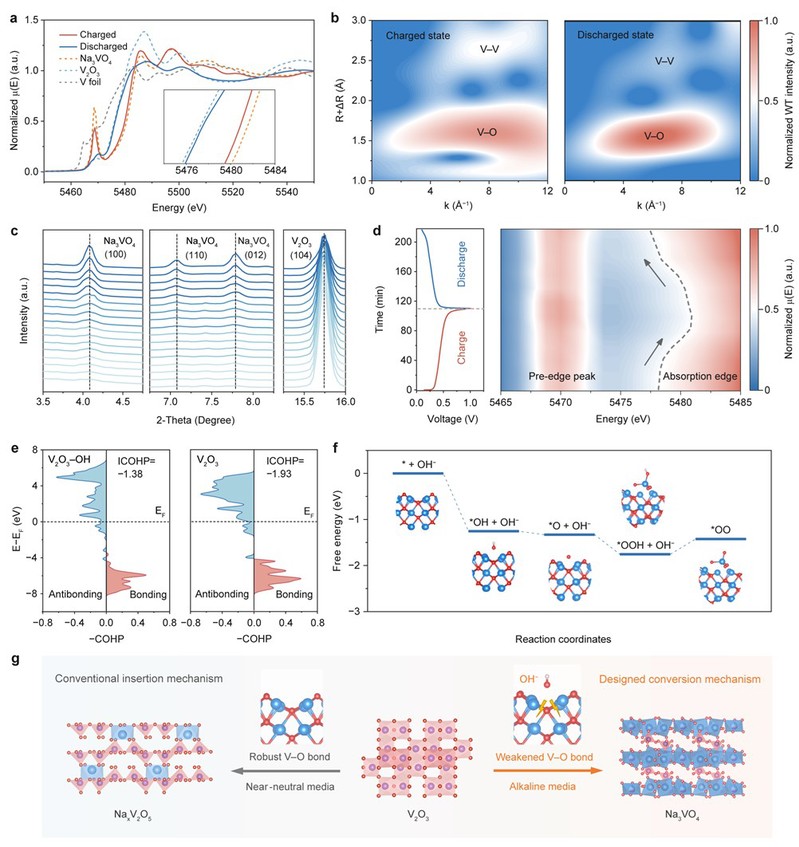

图5. OH⁻介导的化学键活化与反应机制验证。

要点5：反应机理深解析，OH⁻不是旁观者

为了讲清楚OH⁻的角色，本文还提供了更多证据。过去我们容易把强碱环境理解成pH变高了，好像OH⁻只是背景条件。但这里的OH⁻更像是走到反应现场、亲自改变化学键的一线工人。同步辐射XANES和XRD结果表明，在充电过程中V₂O₃逐步转化为Na₃VO₄，放电后又可逆恢复到V₂O₃，说明该体系经历了明确的固相转化过程。理论计算显示，OH⁻吸附能够削弱V–O键相互作用，使ICOHP由−1.93变化至−1.38，从而更有利于V–O键断裂与重组，促进V₂O₃向Na₃VO₄深度转化。因此，OH⁻不是简单提高电解液的碱性，而是驱动V–O键活化和钒配位环境重构的关键反应因子。它把V₂O₃从单电子嵌入反应中推出来，带入四电子转化反应。

尾声：水系电池设计新思路

这项工作的意义，不只是某个容量数字很高，也不只是做出了一个表现不错的Ni–V全电池。更重要的是，它改变了我们理解和解锁电极材料潜力的方式。

过去很多时候，我们习惯把材料性能看成材料本身的属性：容量的多少，电位的高低，都得对应不同的材料。这篇工作提醒我们，材料性能并不是静态标签。V₂O₃在近中性环境中表现平平，只能走嵌入路径；换到强碱性环境，并通过介孔碳层稳定局域反应微环境后，它可以进入四电子转化路径，释放接近理论容量的多电子储能能力。

说到底，不是V₂O₃没有锋芒，而是过去的环境把他限制住了。OH⁻打开反应入口，介孔碳层搭起稳定舞台。于是，一个原本受限于嵌入路径的钒电极，终于在新的电解液环境中完成了“反应蜕变”。

所以，被改写的不是某一条充放电曲线，而是电池设计逻辑。未来高比能水系电池的突破，可能不只是靠发现一个新材料，还要靠给已有材料设计一条新的反应路径，把原本被压抑的多电子反应释放出来，水系电池的能量边界就有可能被拓宽。

沉舟侧畔千帆过，病树前头万木春。也许很多电池体系都存在这样的潜能有待开发。

Solid-State Ionics 大会本周正在新加坡进行，在大佬面前提起水系，他们皱眉耸肩“Emm, it is tricky.”挑战与机遇并存，固态和水系齐飞。Tricky 不是坏事。

原文信息

作者：Hongrun Jin, Wanhai Zhou*, Jinchi Li, Xinran Li, Zefang Yang, Chongran Wang, Yanyan Zhang, Ningyu Wu, Yutong Feng, Gaoyang Li, Zhihao Sun, Xiaoyu Yu, Junwei Zhang, Zhuo Yang, Tengsheng Zhang, Shixiang Ding, Xinxin Song, Lin Liu, Yifeng Wang, Chao Ye, Laiquan Li, Wei Li, Xin Liu, Dongyuan Zhao, Hong Jin Fan*, Dongliang Chao*

题目：Switching from insertion to conversion for multielectron aqueous vanadium batteries

链接：https://www.nature.com/articles/s41563-026-02666-8

访问主页：www.eABChao.cn
